1. 概述

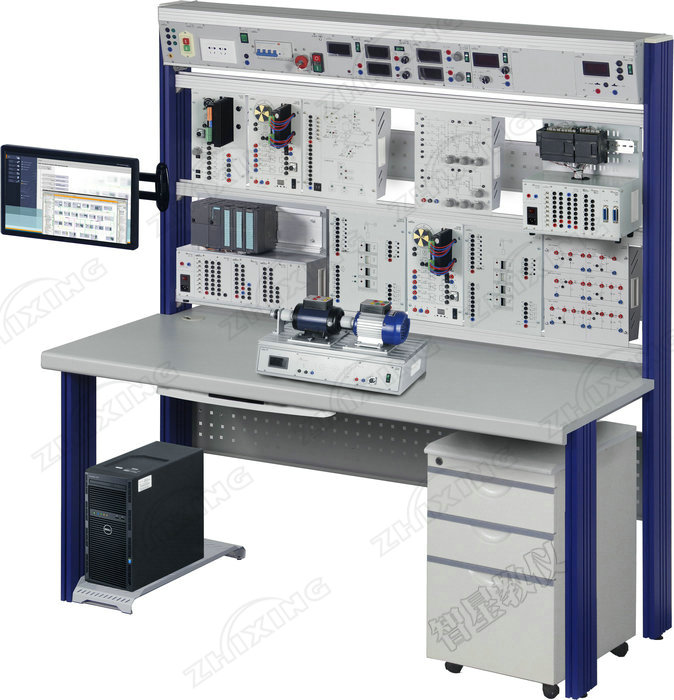

装置集可编程控制器、编程软件、仿真实训教学软件、实训模块、实物、继电控制模块、电机实操板等于一体，配备的主机采用西门子S7–300、S7-200SMART系列PLC、丰富生动的控制对象，并提供实验所需的各种交流电源、直流电源、信号源等，深入浅出PLC逻辑编程的思路，完成PLC的通信、闭环与控制。可完成以下课程的培训：
–PLC逻辑指令编程
–PLC高级指令编程
–PLC模拟量PID控制
–PLC高速计数
–PLC运动控制
–PROFINET、PROFIBUS-DP、USS、MODBUS等工业通信
可直观地进行PLC基础知识、项目式编程技术、PLC电机控制技术、变频调速技术、PLC变频调速控制、触摸屏组态与控制技术、工业通讯技术、工业网络控制与继电控制。适用于机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业的学习训练。针对的课程有《可编程控制器技术》、《PLC、变频器与触摸屏技术》、《自动控制综合应用技术》、《电气及PLC控制技术》、《PLC及其应用》、《触摸屏组态控制技术》、《触摸屏技术及应用》等。装置适合于高等院校、职业院校、技工院校、职业培训学校、鉴定站的实验操作、技能鉴定考核。
提供实验所需的电源与信号均具备过载与短路保护，实验项目模块化设计，便于更新与扩展，模块可采用EK插放式结构与人机卧式放置，并采用回路式电路图设计，良好的人机交换可更方便进行教学项目的实施。
PLC通信与变频控制拓扑图
PLC网络通信拓扑图
培训学校现场设备图
2. 技术性能
–输入电源：3/N/PE AC 380V±10% 50Hz；
–工作环境：温度–10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m；
–装置容量：＜1.5KVA；
–外形尺寸：1570mm×750mm×1620mm；
–安全保护：具有漏电压、漏电流、过载保护装置，安全符合国家标准；
3. 装置的基本配置
–配置请咨询公司
4. 参考教学内容
跟套件数量有关
序号 | 类别 | 教学项目 |
1 | PLC基础知识 | –PLC认知实训（软硬件结构、系统组成、基本指令、接线、编程下载等） –PLC仿真实训 |
2 | 项目式编程技术 | –T1十字路口交通灯控制 –T2舞台灯光控制 –T3霓虹灯饰模拟 –T4液体混合装置 –T5水塔水位自动控制 –T6天塔之光 –T7抢答器模拟控制 –T14自动成型机控制 –T15四节传送带控制系统 –T16机械手动作的模拟 –T19加工中心模拟控制 –T20邮件分拣 –T22三相异步电动机正分转星三角 –T23三相异步电动机串电阻调速 –T24四层电梯实验模块 |
3 | PLC电力拖动控制技术 | –三相异步电动机点动控制和自锁控 –三相异步电动机联锁正反转控制 –三相异步电动机带延时正反转控制 –三相异步电动机带限位自动往返控制 –三相异步电机Y/△换接起动控制 –三相异步电机定时启停控制 ––三相异步顺序启停控制 |
4 | 变频调速技术 | –变频器功能参数设置与操作 –外部端子点动控制 –变频器控制电机正反转 –多段速度选择变频调速 –变频器无级调速 –外部模拟量（电压/电流）方式的变频调速控制 –瞬时停电起动控制 |
5 | PLC变频调速控制
| –基于PLC的变频器外部端子的电机正反转控制 –基于PLC数字量方式多段速控制 –基于PLC模拟量方式变频开环调速控制 –基于PLC模拟量方式变频恒压供水模拟控制 –基于PLC模拟量方式的变频闭环调速 –基于PLC通信方式的变频开环调速 –基于PLC通信方式的速度闭环定位控制 –PLC与变频器之间MODBUS通信 |
6 | 触摸屏组态与控制技术 | –触摸屏与PLC的通信设置 –基于触摸屏控制方式的开关量控制 –基于触摸屏控制方式的模拟量控制 –基于触摸屏控制的报表显示 –基于触摸屏控制实时曲线显示 |
7 | 工业通讯技术 | –PLC、触摸屏与变频器通信控制 –PLC主机之间的以太网（TCP/IP）通信 –PLC主机之间的MODBUS通信 –PLC主机之间的PROFIBUS–DP通信 |
8 | 工业网络控制 | –上位机组态与PLC的通信设置 –上位机组态与PLC的开关量控制 –上位机组态与PLC的模拟量控制 –上位机组态与PLC的实时曲线显示 –上位机组态与PLC的报表显示 –基于上位机组态软件的现场总线网络通信技术 |
9 | PLC伺服系统原理与控制系统 | –PLC运动控制的编程 –伺服电机及伺服驱动器的应用 –单轴线性运动控制系统原理及应用 –机械限位保护结构的原理与安装 –机电故障检测技术技能 –伺服往复运动插补与精确控制原理及实训 –伺服系统控制自动回零点、相对位置、绝对位置移动 –上位机调试伺服驱动器参数 |
