1. 概述

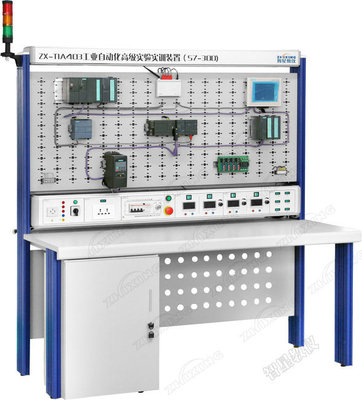

基于西门子全集成自动化PLC控制系统的基础上开发而成的。该装置突破传统的网络教学试验模式，依据目前工业网络结构的现状，将现代化的“现场控制层”、“过程控制层”、“企业管理层”三个网络层次直观的展现在学生面前，通过完成网络试验让学生对现今的企业网络层次结构有更深的了解；同时还具有挂接其它外围设备的能力，真正实现工业网络的功能。该系统不仅可以作为自动化及网络的教学实训系统，还可以与子系统相配合组成网络化教室，并从中作为教师机使用。具有结构合理、功能完善、可靠性好、性价比高的特点。
通过理论讲解、实训演示、动手操作等环节，使受训者了可编程控制器、变频器、步进电机、伺服电机、触摸屏及总线新技术的发展趋势，掌握PLC、电气系统控制方法和流程，在实训装置上动手操作相应的实训项目。
2. 技术性能
-输入电源：3/N/PE AC 380V±10% 50Hz；
-工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m；
-装置容量：＜1.5KVA；
-外形尺寸：1570mm×750mm×1620mm；
-安全保护：具有漏电压、漏电流、过载保护装置，安全符合国家标准；
3. 装置的基本配置
-配置请咨询公司
4. 参考教学内容
**跟套件数量有关
序号 | 实验类别 | 教学项目 |
1 | 过程控制 | 利用FM355S闭环控制模块对电炉温控控制 利用PID模块控制变频器，从而控制水箱水位 |
2 | 运动控制 | 利用定位模块控制步进电机 利用高速模块控制伺服系统 使用现场总线控制伺服系统 高速计数器在转速测量中的应用 |
3 | PRIFOIBUS现场总线通信 | S7-200与S7-300之间的现场总线通信 S7-300与S7-300之间的现场总线通信 多台S7-300之间的现场总线通信 S7-300与智能模块之间的现场总线通信 |
4 | MPI/PPI通信 | S7-200与S7-300之间的MPI通信 S7-300与S7-300之间的MPI通信 |
5 | 工业以太网通信 | PPI通讯网络实验 S7-200之间的以太网通信 S7-200与S7-300以太网通信 S7-300之间的以太网通信 S7-1200之间的以太网通信 S7-200与S7-1200之间的以太网通信 S7-300与S7-1200之间的以太网通信 |
6 | Modbus通信 | 自由口串行通讯实验 S7-200之间的Modbus通信 S7-200与S7-1200之间的Modbus通信 |
7 | 变频器的通信调速 | S7-200与MM440变频器的USS通信调速 S7-300与MM440变频器的现场总线通信调速 S7-300通过PROFIBUS修改MM440变频器参数 网络化远程变频器及电机控制实验 标准传动MM440变频器基本调速实训 变频器多段速调速实训 变频器串行通讯调速实训 变频器开环闭环及精确定位控制实训 |
8 | 组态技术 | 上位机WINCC组态软件基本编程练习 触摸屏编程及通讯实验（DP RS232 RS485） |
9 | 基本plc通讯 | S7-300PLC编程及通信实训 S7-200编程及通信 PC机读写远程PLC实验 远程I/O控制实验 |
10 | 综合通讯 | PLC与变频器及上位机触摸屏等设备之间通过网络通讯配合控制（可包含PROFIBUS MPI RS485等网络） 组态软件与PLC 变频器等设备的通讯应用 |
11 | 模拟量与通讯 | PLC多种模拟量形式输入实训 PLC多种模拟量形式输出实训 PID控制模拟实验 |
