AET472变频恒压供水系统教学装置
Art.No.: 100023
Typ.: AET472
产品别名: 变频恒压供水系统实训装置
产品保证
正品保证
快速发货
产品简介
相关资料

1. 概述

装置集PLC、变频调速、过程控制、工程组态技术于一体。

由六层住宅消防、生活供水系统(实物模型),控制平台两大部分组成,包含了可编程控制器、变频器、变频泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、水龙头、蓄水池等工程设备。

装置适合于大学及中、高职院校电气自动化、楼宇自动化、建筑电气、智能建筑等专业的综合型实训设备。

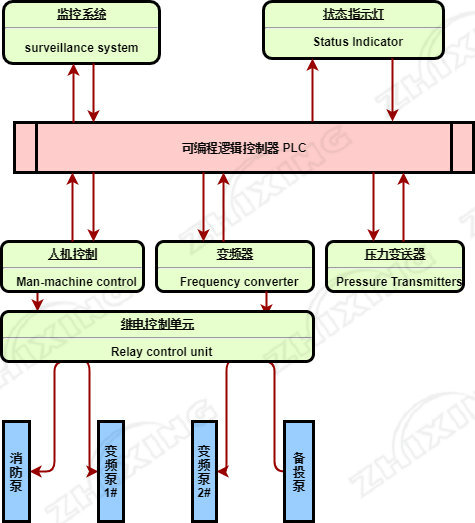

–   控制平台采用PLC+变频器的开放式控制结构,提供组态软件和PLC开发环境,可以让学生自行设计控制方案,灵活性强;

–   安全保护:热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制;

–   软件具备云端监控、局域网内组态

–   控制系统能模拟真实的给水系统,有自动控制和手动控制两种控制方式;

–   控制对象使用不锈钢和有机玻璃器件,不生锈、不老化;

–   模拟六层大楼给水系统,具有有生活水系统和消防水系统两种水路模型;


2. 技术性能

–输入电源:3/N/PE   AC 380V±10%   50Hz;

–工作环境:温度–10℃~+40℃,相对湿度<85%(25℃),海拔<4000m;

–装置容量:<5KVA;

–外形尺寸:1800mm×750mm×1840mm;

–安全保护:具有漏电压、漏电流、过载保护装置,安全符合国家标准;

3. 装置的基本配置

序号

配置名称

单位

数量

1

立式移动教学平台

台套

1

2

立式移动教学平台

台套

1

3

分布式水箱系统

1

4

移动教学电脑桌

台套

1

5

管路压力测量及稳压组件

1

6

泵站系统

4

7

电控中继配电箱

1

8

楼层用水单元

6

9

流量检测与旁通单元

1

10

电磁阀控制单元

1

11

西门子PLC CPU SR30

1

12

EM AM06模拟量输入/输出模块

1

13

西门子变频器组件

1

14

工业应用电气隔离套件(标配)

1

15

紧急停止单元

1


4. 参考教学内容

**跟套件数量有关


–   控制屏结构认识与调试

–   单泵控制变频恒压供水

–   双泵切换变频恒压供水

–   生活水系统静态压力控制

–   生活水系统动态压力控制

–   生活水系统的分时控制

–   夜间休眠模式下的供水

–   消防状态控制

–   综合控制系统
