1. 产品概述
本装置所倡导的教学实物化、透明化、模块化发展的一款标志性产品。

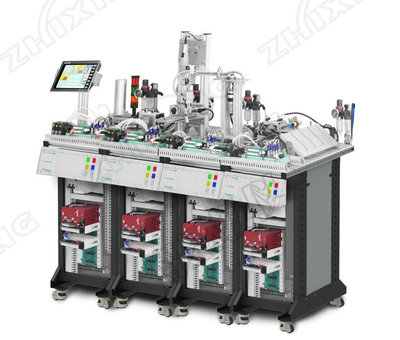

整系统由工控计算机及触摸屏集成实时监控，PLC是运动执行机构，彼此构成现场总线网。真实地再现工业现场自动化生产线的仓储、供料、检测、加工、搬运及分拣堆码的生产全过程；由供料单元、检测加工单元、搬运单元、分拣单元四个模块站构成；每个单元即可单独使用也可与其它站组合成2站、3站、4站模式使用；站上的所有机械零件均为可拆卸模块，学生可自己动手组装，不仅增强学生了对理论知识的认知感还极大地锻炼了学生的动手能力。
传统的教学模式是学生在学习专业课程时往往只集中在单一的技术上，例如：电气安装技术、传感器技术、电机拖动技术、气动技术、PLC技术、组态监控技术等等。但是，在企业的生产设备中往往是将这些技术综合运用在一起。这就要求我们应该给学生一个综合技术环境，给学生提供一个空间，使他们在学校中就能将这些技能融会贯通，消除他们对复杂设备的恐惧感。
2. 系统组成框图
4 技术性能
-输入电源：3/N/PE AC 380V±10% 50Hz；
-工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m；
-装置容量：＜1.5KVA；
-外形尺寸：2000mm×750mm×1320mm；
-安全保护：具有漏电压、漏电流、过载保护装置，安全符合国家标准；
5. 配置与性能与技术指标
-配置请咨询公司
6. 参考教学内容
序号 | 教学内容 |
1. 变频调速系统 | 变频器面板功能参数设置和操作实训； 变频器对电机点动控制、启停控制； 电机多段转速控制； USS通信； |
2. 步进控制系统 | 步进电机的速度控制； 步进电机的位置控制； 步进电机的回参考点运动； 步进电机的绝对位置运动； 步进电机的相对位置运动； |
3. 气动技术 | 气动方向控制回路； 气动速度控制回路； 摆动控制回路； 真空技术的应用； 气动顺序控制回路； 气动提升装置； 气动机械手装置； 气动系统安装与调试； |
4. 电气控制技术和 PLC 应用 | 电动机正反转控制电路的连接与控制程序； 电动机调速控制电路的连接与控制程序； 气动方向控制程序； 气动顺序动作控制程序； 气动机械手控制程序； 皮带输送机控制程序； 气动成型机控制程序； 编码器信号的采用与处理； 机电一体化设备控制程序； 自动生产线控制程序。 |
5. 机电设备安装和机电一体化技术 | 传动装置同轴度的调整； 皮带输送机的安装与调整； 上料机构的安装与调试； 物件分拣设备的安装与调试； 送料设备的安装与调试； 加工机构安装与调试； 安装机构的安装与调试； 齿轮齿条传动的安装与调试； 自动生产线设备安装与调试。 |
6. 自动控制技术 | 各类传感器的选型、应用和连接 传感器安装与位置调整； 机械手的自动控制； 皮带输送机的自动控制； 机电一体化设备的自动控制； PLC 控制系统的安装与调试； 自动生产线的安装与调试； 摸屏技术应用； |
7. 机械设计装配技术 | 齿轮齿条传动的装配与调试； 丝杠传动的装配与调试； 气动部件间的管路连接； 工作站的机械安装； |
