ATT316模块式机电一体化教学系统
Art.No.: 100114
Typ.: ATT316
产品别名: 235A型光机电实训考核装备
产品保证
正品保证
快速发货
产品详情

1 产品概述

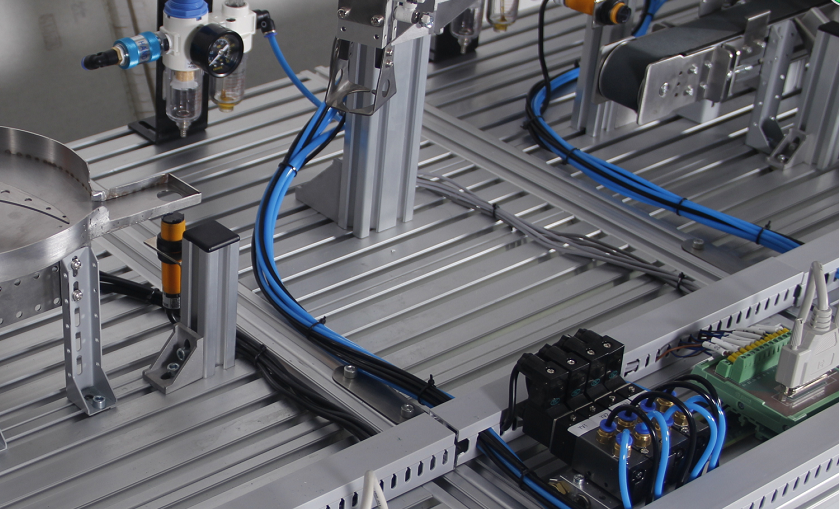

本装置是一种最为典型的光机电气一体化产品,适合于高校工程训练、职业院校、职业教育培训机构而研制的,适合机电一体化、电气自动化等相关专业的教学和培训。它在接近工业生产制造现场基础上又针对教学及实训目的进行了专门设计,强化了光机电气一体化的安装与调试能力。控制对象均采用典型机电设备部件,接近工业现场环境,满足实训教学或技能竞赛需求。本装置涵盖了机电一体化和电气自动化专业中所涉及的PLC控制、变频调速、步进调速、传感检测、气动、机械结构安装与系统调试等内容,为培养可持续发展的光机电气一体化高技能人才提供一个良好的平台。

2 技术性能

-输入电源: 1/N/PE  AC 220V±10% 50Hz;

-工作环境:温度-10℃~+40℃,相对湿度<85%(25℃),海拔<4000m;

-装置容量:<1.5KVA;

-外形尺寸:1440mm×720mm×1450mm;

-安全保护:具有漏电压、漏电流、过载保护装置,安全符合国家标准;

3 主要配置表

序号

货号

配置名称

单位

数量

1

201092

模块化机电一体化实验台

2

2

201265

模块化机电一体化实验台

1

3

201245

回转搅拌供料单元

1

4

201246

回转伸缩搬运单元

1

5

201151

悬臂式HMI组件

1

6

201247

材料分拣单元

1

7

201285

电气控制单元

1

8

200091

气源处理组件

2

9

201329

控制面板组件

2

10

201266

控制面板组件

1

11

201324

后部电源模块

1

12

201325

附件包

1

13

200010

教育软件包

1

14

801312

工具套装

1

Ø详细指标见下

4 主要配置性能与技术指标

序号

货号

配置名称

性能与技术指标

单位

数量

1

201092

模块化机电一体化实验台

–外形尺寸:360×720×800mm;

–结构形式:立式移动平台;

–主体材料:全铝力学承重,铝镁合金彩色喷涂型材;

–电源连供系统 方便单体、成组供电与实验;

–4×250KG加重型自锁式万向轮;

–对象开发,四周均可操作;

–单站运行与多站联机运行;

2

2

201265

模块化机电一体化实验台

–外形尺寸:660×720×800mm;

–结构形式:立式移动平台;

–主体材料:全铝力学承重,铝镁合金彩色喷涂型材;

–电源连供系统 方便单体、成组供电与实验;

–4×250KG加重型自锁式万向轮;

1

3

201245

回转搅拌供料单元

-出料效率:8块/min;

-出料稳定性90%;

-料盘材质304;

-噪音<50分贝;

-搅拌舌渐开线造型;

1

4

201246

回转伸缩搬运单元

-摆臂回转180°;

-垂直手爪取点高度大于落点高度5mm;

1

5

201151

悬臂式HMI组件

–触摸屏:MCGS 7寸,65535真彩LED背光,16:9宽屏显示,128MB内存以太网、COM、USB*2接口

–嵌入式安装屏箱VESA标准支架组件

–3位按钮,方便人机交换

–标准通讯接口:RJ45 USB DB9 10芯插座

1

6

201247

材料分拣单元

–传输方式:平带传动

-50Hz下,额定转速7.5RPM,传送带额定线速度;19mm/s

-传感器支架相同位置具有兼容安装孔,偏左侧防止误检测,及时间差过短

1

7

201285

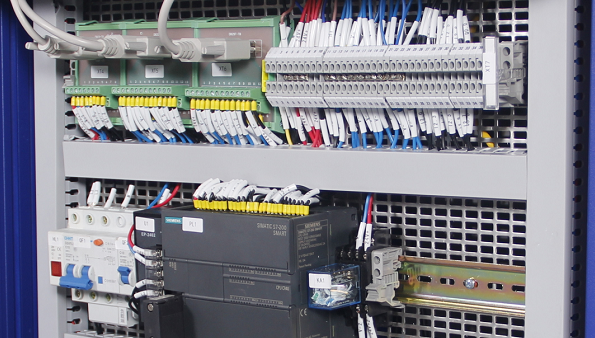

电气控制单元

–西门子变频器 V20–0.37KW AC200-240V

–西门子PLC CPU CR40继电器输出,220VAC供电,36输入/24 输出

–PROFIBUS DP总线连接器 RS 485

–以太网通信、RS485通信

–中继端子快速插接

1

8

200091

气源处理组件

–气动三联件:空气过滤器、减压阀和油雾器;

-压力范围:0.5-8.5bar,耐压15bar,油杯容量25ml;

-平衡溢流稳压功能,清洁气体做到油水分离;

-总气阀:手动滑阀;

-高强度钣金支架,方便泄水处理;

2

9

201329

控制面板组件

–适用于360平台

–主要功能:设备的外部控制扩展,7位控制按钮

–特点:19in技术标准,铝面板氧化静电喷涂完美人机角度的控制,方便实验操作与控制

2

10

201266

控制面板组件

–适用于720平台

–主要功能:整套设备的外部控制,启动、停止、复位、紧急停车、自定义等

–主要配置:6位按钮开关

–特点:19in技术标准,铝面板氧化静电喷涂完美人机角度的控制,方便实验操作与控制

1

11

201324

后部电源模块

–19in面板固定

–主要配置:电源进线插座、电源连供插座,**具体配置根据平台需要

–国标冷轧钢板静电喷涂

1

12

201325

附件包

–彩色实验工件、铝合金实验工件、教学手册、 数据线USB、电源线

1

13

200010

教育软件包

–STEP 7-MicroWIN SMART200_v2.1

–MCGS组态软件_7.7

–组态界面 示例程序

1

14

801312

工具套装

–适用于电工、电子与机电产品的安装与维修;

–52件组套工具组,具备活动板手、3M卷尺、尖嘴钳、斜口钳、钢丝钳、美工刀、不锈钢剪刀、烙铁、吸锡器、锡丝、剥线钳、3M防静电手腕带、刷子、镊子、绝缘胶带及万用表;

1

5 参考教学内容

序号

实训类别

教学项目

气动系统的安装与调试

气动执行元件的安装

气动方向控制元件的安装

气动速度控制的调试

气动顺序控制回路的安装

气动机械手臂的安装

气动系统安装与调试

电气控制电路的安装

交流电机正反转控制电路的连接

交流电机调速控制电路的连接

步进电机控制电路的连接

传感检测电路的连接

PLC编程

步进电机控制程序编写

异步电机正反转控制程序编写

异步电机调速控制程序编写

搬运机械手控制程序编写

皮带输送线控制程序编写

光机电气一体化设备控制程序编写

机电设备安装与调试

工件库及工件推出设备的安装与调试

皮带输送线设备的安装与调试

搬运机械手设备的安装与调试

运料小车的安装与调试

光机电气一体化设备安装与调试

自动控制系统安装与调试

上料结构和皮带输送线的自动控制

搬运机械手的自动控制

运料小车的自动控制

光机电气一体化的自动控制
