ATT322双轴悬臂式步进运动控制教学装置
Art.No.: 100054
Typ.: ATT322
产品保证
正品保证
快速发货
产品详情

1 概 述

本装置是依据工厂现场技术工程师的培训需求而研发的,本装置集PLC控制、定位控制、工控组态技术于一体的理想教学实训装置。通过PLC编程可实现被控对象的复杂的运行轨迹控制等实训,满足机械制造及自动化、机电一体化、自动化、电气工程等专业的《机电传动与控制》、《可编程控制技术》、《运动控制》、《机电一体化技术》、《检测与转换技术》等课程开设实训课。

2 特 点

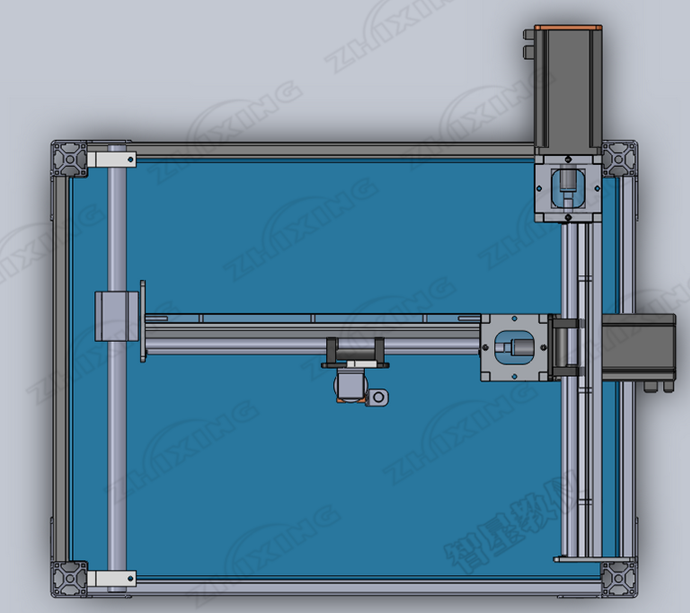

1. 实训装置的执行机构使用直线导轨,传动机构高精度滚珠丝杠,可实现双轴同步传动和单轴独立传动,X、Y轴之间在水平方向相互垂直结构,使整个机构不但具有高精密定位功能,还具有平面复杂轨迹运行功能,从而可完成各种高精度、高难度平面运行轨迹描绘。

2. 电气元件采用网孔板安装方式,接线、安装方便,呈现一个全开放性的学习平台。

3. 该装置主要由实训桌(型材结构)、网孔板、可编程控制器、双轴运动功能模块、XY轴执行机构、轨迹描绘机构、交流伺服电机及驱动器、控制按钮盒、编程软件、工控组态软件等部分组成。其中三菱主机为FX2N-32MT 内置开关量I/O(16路开关量输入/16路晶体管输出)+FX2N-20GM定位模块;西门子采用CPU224 DC/DC/DC(14路数字量输入/10路数字量输出)+EM253×2位置控制模块。选用的主机功能齐全,性能优越。

3 技术参数

1   工作电源:单相三线~220V±10% 50Hz

2 工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

3 外形尺寸:1200mm×800mm×1400mm

4 安全保护:具有漏电压、漏电流保护,安全符合国家标准

4 实训项目

5   系统的组成和基本操作

6 可编程控制器高级指令编程

7 运行定位特殊功能模块应用技术

8 单轴定位运动控制

9 二维双轴定位运动控制

10 直线插补技术应用

11 圆弧插补技术应用

12 基于PLC控制基础上的单色圆弧环绘制

13 基于PLC控制基础上的多色圆弧环绘制

14 基于PLC控制基础上的复杂运动轨迹绘制
