电路基础实训室是电子、电气及相关专业学生进行实践教学的重要场所。合理的设备配置不仅能满足教学需求，还能提升学生的动手能力和创新思维。以下文章由智星教仪发布，探讨如何通过科学的设备配置构建高效、安全的实训环境。

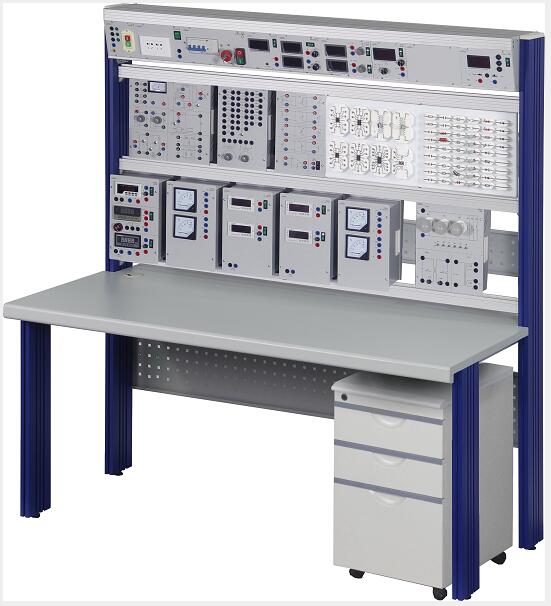

一、电工综合实训装置：理论与实践的结合核心
电工综合实训装置是实训室的核心设备，承担着电路基本原理验证、元器件特性测试及交流电路应用等任务。通过基尔霍夫定律、戴维南定理等实验，学生能够深入理解电路理论。技术要求方面，直流电源需支持双路输出（0——36V可调），交流电源需提供AC220V单相和AC380V三相输出，并配备工频调压器（AC0——250V可调）。此外，配套工具如螺丝刀、剥线钳等是学生动手操作的必备品，确保实验过程的流畅性。20台设备的配置保证了每位学生都能充分参与实践，同时符合GB21746—2008和GB21748—2008国家标准，保障了设备的安全性与可靠性。
二、数字万用表：精准测量的关键工具
数字万用表是电路测试中不可或缺的工具，用于电压、电阻和二极管等参数的测量。其技术要求包括直流电压测量范围0V——1000V（精度2.5级）、交流电压测量范围0V——750V（精度5.0级），以及电阻测量覆盖200Ω至20MΩ多个量程（误差±3.0%）。20个数字万用表的配置满足了分组实验的需求，使学生能够熟练掌握电路测量技能。执行JB/T9283—1999标准，确保了设备的准确性和耐用性，为实验数据的可靠性提供了保障。
三、漏电保护器：安全实训的守护者
在电路实验中，安全是首要考虑因素。漏电保护器具备漏电、短路和过载保护功能，适用于AC220V单相或AC380V三相电源，额定电流范围为6——63A。其漏电动作电流小于30mA，动作时间小于0.1s，能迅速切断电源，防止触电事故。20台漏电保护器的安装，为实训室构建了多层次安全防护体系，确保学生在高压实验中的安全。
四、投影仪：多媒体教学的助力者
投影仪作为多媒体教学工具，用于演示课件、播放音视频和动画，提升教学效果。技术要求包括亮度不低于3600流明、标准分辨率至少1024×768像素、对比度不低于2000∶1。1套投影仪的配置支持教师进行直观的电路原理讲解和实验演示，符合JB/T6830—2013标准，保证了画面的清晰度和稳定性，使理论教学与实践操作无缝衔接。
通过科学配置电工综合实训装置、数字万用表、漏电保护器和投影仪，电路基础实训室不仅满足了教学需求，还体现了安全性与创新性的结合。这种设备布局有助于学生从理论走向实践，培养其电路分析能力和解决问题的能力，为电子电气领域的人才培养奠定坚实基础。未来，随着技术的发展，实训室还可进一步集成智能化设备，推动教学模式的持续革新。
