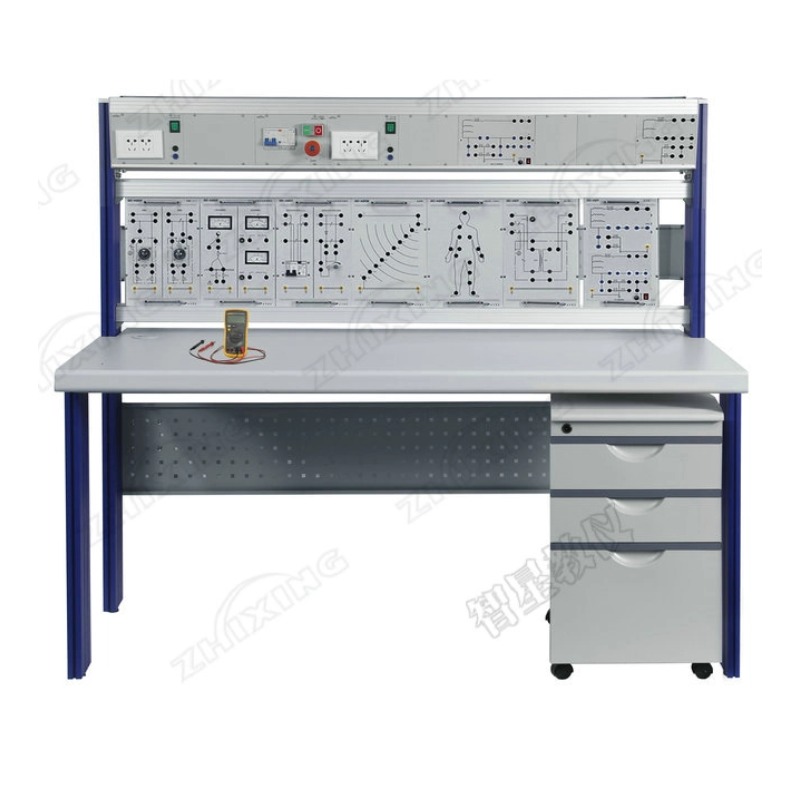

AZ-101 安全用电教学装置


该实验装置涉及到安全用电各方面的知识,形象直观,方便学生自己动手针对各个课题进行实验,使学生能够理论联系实际,通过实际动手操作把抽象的理论概念转化为感性认识。
型号: AZ-101
货号: 100193
产品详情

1.系统概述

本装置是依据我国标准GB/T 13869-92,结合中国劳动社会保障出版社姚文江主编《安全用电》第三版;中国劳动社会保障出版社王兆晶、阎伟主编《安全用电》第四版为保护人体避免遭到电击而制定的。该实验装置涉及到安全用电各方面的知识,形象直观,方便学生自己动手针对各个课题进行实验,使学生能够理论联系实际,通过实际动手操作把抽象的理论概念转化为感性认识。每个专题实验可由几个模块快速组建,通过可插拔护套座、测试线与教学面板进行连接,从而简单快捷地完成实验。可以实现浮地保护,低电压保护,隔离保护等很多专题实验。它配有详尽严谨的学生用实验指导书和教师用实验参考书,可以指导学生进行实验阿和拓展知识面,巩固实验所获得的知识,加深对实验内容的理解。

2.产品特点

2.1.采用模块化结构,

由18个独立的教学模块组成,包括了电源箱模块,人体电阻模块,人体电击模块,跨步电压模块,安全接地模块,直接触电模块,间接触电模块,各种安全防护措施,如漏电保护模块,绝缘监视模块,等电位连接模块等。

2.2.具有电源检测和指示,短路电流保护,过载保护,接地保护和漏电保护功能,以充分保证学生实验安全。

2.3.系统全面,共介绍演示几十种实训项目。

该实验装置形象展现安全用电的常识,方便学生自己动手针对各个课题进行操作,方便有理论转换为实践,学以致用。配备安全用电常识、供电系统、模拟人体的触电方式,可以指导学生进行实验和拓展知识面,巩固实验所获得的知识,加深对实验内容的理解。

3.基本性能指标

-输入电源: 1/N/PE   AC 220V±10%   50Hz;

-工作环境:温度-10℃~+40℃,相对湿度<85%(25℃),海拔<4000m;

-装置容量:<1.5KVA;

-外形尺寸:1535mm×1300mm×1680mm;

-安全保护:具有漏电压、漏电流、过载保护装置,安全符合国家标准;
