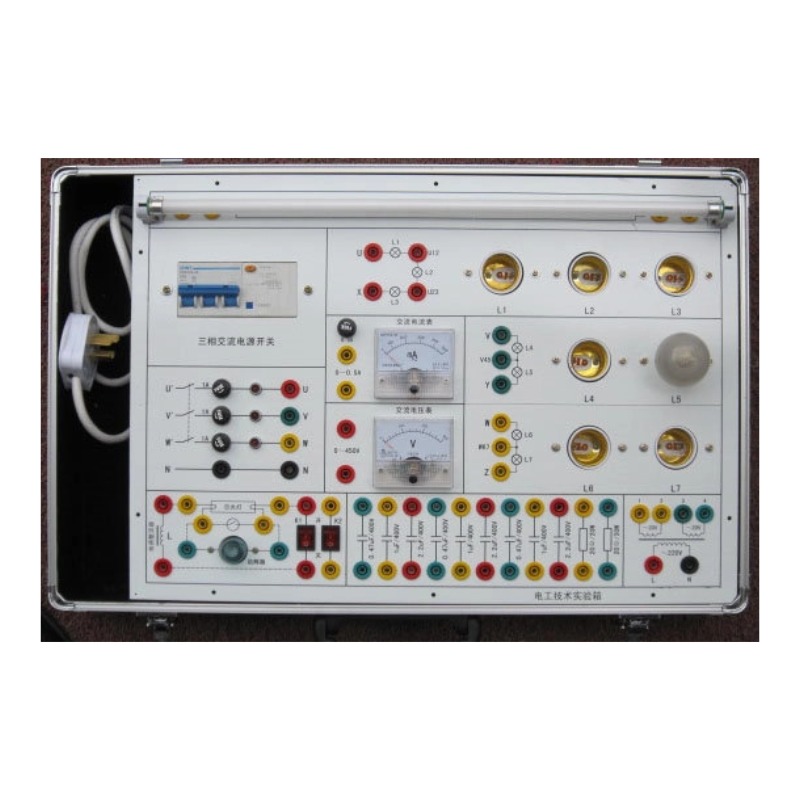

AZ-102 电工技术实验箱


型号: AZ-102
货号: 100079
产品详情

1. 要求概述

实验箱主要是进行“电工学”及“电路原理”中的强电部分实验,如单相交流电路、三相电路、日光灯电路实验。由电源单元、模块单元、元件单元构成,使用标准安全插座和安全实验导线,有效预防触电,实验面板上印有元件符号。

2. 技术性能要求

–输入电源:3/N/PE AC 380/220V±10% 50Hz;

–工作环境:温度–10℃~+40℃,相对湿度<85%(25℃),海拔<4000m;

–装置容量:<0.5kVA;

–外形尺寸:550×340×210mm^3;

–安全保护:具有漏电压、漏电流、过载保护装置,安全符合国家标准;

3. 装置的基本配置要求

电源信号:9V/12V/36V变压器

3x灯负载组:1x灯串联,2x灯串联,15W~20W,可Y△连接;

3x电容负载组件,0.47uf/400V、luf/400V、2uf/400V;

2x功率电阻20Ω/20W;

1x交流指针式电压表,450V;

1x交流指针式电流表,0.5A;。

其他元件组件:3x保险丝座、1x日光灯组件(镇流器20w、启辉器)、电阻,2x耦合电感;

附件包:实验测试线4mm,电源线,教学手册,合格证,

4. 参考教学内容

用三表法测量电路等效参数;

正弦稳态交流电路相量的研究;

互感电路的测量;

单相变压器特性的测试;

三相交流电路电压、电流测量;

三相电路功率的测量;

功率因素及相序的测量;

―其它电工学控制实验;
