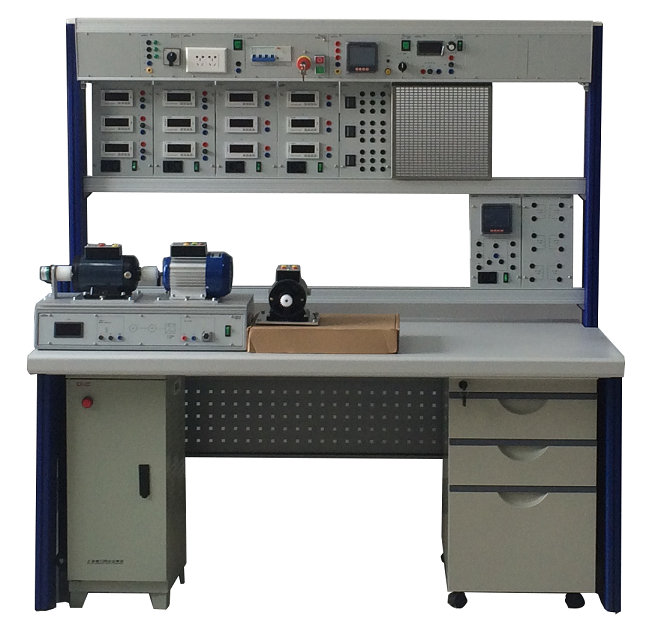

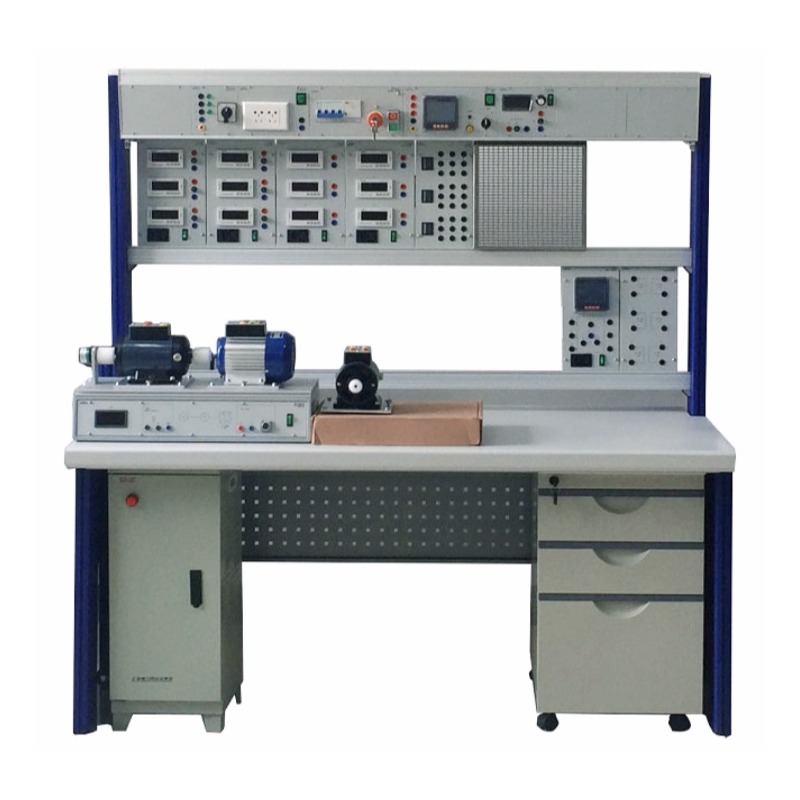

AZ-103 电机拖动及电气控制教学装置


型号: AZ-103
货号: 100225
产品详情

1.概述

装置可进行各种典型电机工作性能和机械特性的测定,以及常用电气控制线路的教学。各种电机均经特殊设计,可模拟中小型电机的特性和参数。可完成磁路、直流电机、变压器、异步电动机、同步电机、控制电机的工作原理、结构特点、电磁关系以及启动、调速和制动控制,可完成电机及变压器实验教学需要。

装置采用模块化设计,可选配电拖类模块完成电机拖动的控制,可选配PLC、变频器、步进、伺服、直流电机工业控制器模块完成自动控制。

适用于自动化类、机电类、电工电子类等各种专业的“电机学”、“电机及拖动”、“电力拖动及控制”、“电气控制技术”、“电气控制设备”、“工厂电气控制”等课程的实训教学。

2.技术性能

–输入电源:3/N/PE   AC 380V±10%   50Hz;

–工作环境:温度–10℃~+40℃,相对湿度<85%(25℃),海拔<4000m;

–装置容量:<1.5kVA;

–外形尺寸不小于:1570mm×750mm×1620mm;

–安全保护:具有漏电压、漏电流、过载保护装置,安全符合国家标准;
