1. 概述

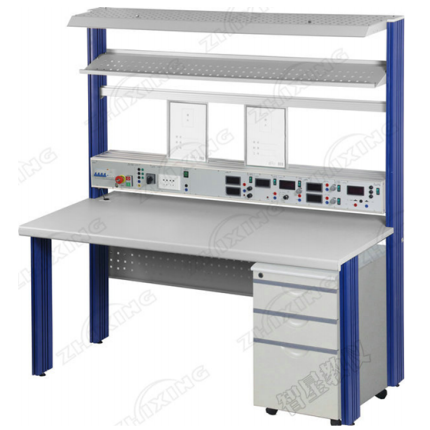

装置是设计、焊接、调试与维修电子产品的职业能力的综合平台,提供焊接电源模块、调试与维修设备用电源模块,配置图纸看板、仪器仪表与工具收纳,集成LED照明装置,电源及信号部分配置交流与直流电源模块,仪器仪表可选配,直流电源为线性稳压电源,输出稳压性能好、噪声低、纹波抑制比高。装置可进行常用电子元器件的识别与检测、常用材料工具及焊接工艺、印制电路板工艺、安装与调试工艺、实用电子产品设计、装配与调试,电子产品技术文件编写等;适用于职业技术学院、高等院校开设的《电子电路》、《电子技术基础》《数字电子技术》、《模拟电子技术》、《电子工艺》、《电子设备装接工》等课程的实验与实训,
也可作为企业生产或调试用设备。
2. 技术性能
–输入电源: 1/N/PE AC 220V±10% 50Hz;
–工作环境:温度–10℃~+40℃,相对湿度<85%(25℃),海拔<4000m;
–装置容量:<1.5 kVA;
–外形尺寸不小于:1570×750×1680mm^3;
–安全保护:具有漏电压、漏电流、过载保护装置,安全符合国家标准;
