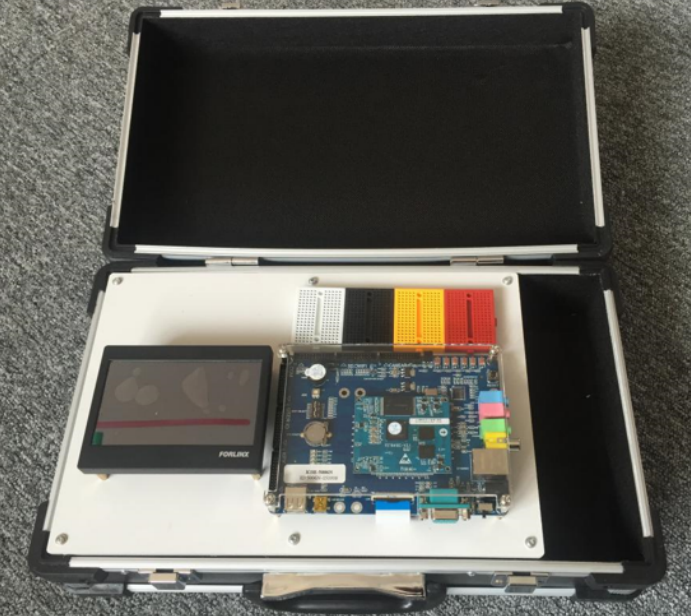

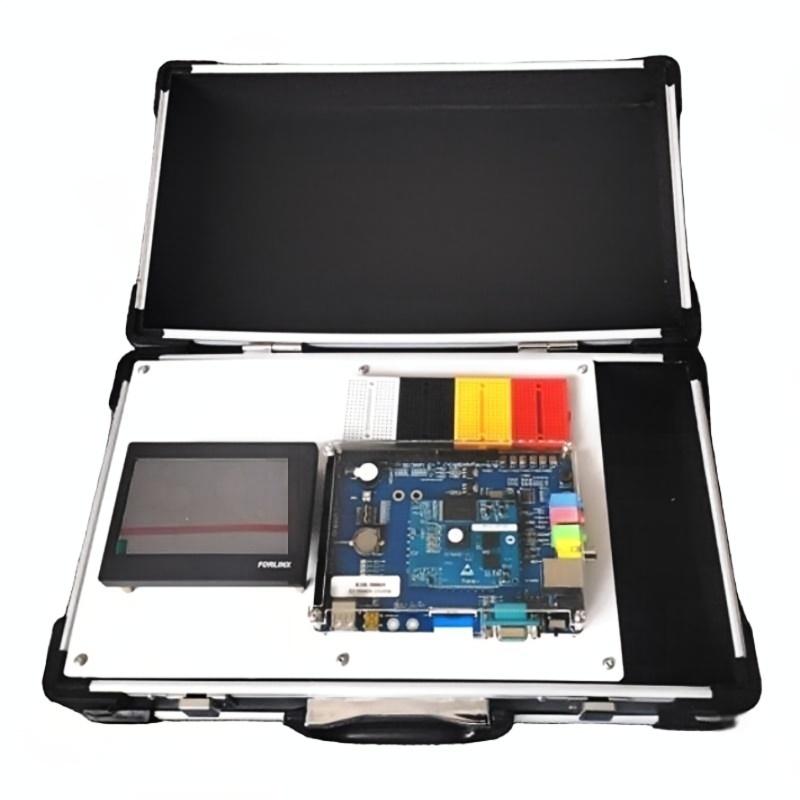

1. AZ-240 ARM技术实验箱概述
本装置基于 ARMCortex-A9 架构设计的四核处理器，采用 32 位 RISC 指令集，针对手机和平板市场，采用 28nmHKMG 低功耗工艺制作，主要特点如下：
–·Cortex-A9 四核 CPU：相比 Cortex-A8 处理器整体性能提升 50%，CPU 主频最高1.4GHz；
–·更高的存储带宽：提供 6.4GB/s 的存储带宽，在处理数据交互量比较大的操作时优势显著；
– 1080p 视频的编解码；
·FullHDDisplay：3D 图形显示和高解析度图像处理上提升显著；
·支持 1080p60 帧/秒的硬件视频解码，1080p30 帧/秒的硬件视频编码；
·支持 3D 图形硬件加速；
·支持高速接口：例如：eMMC4.5、USB2.0、LVDS、HDMI；
– S5P4418 支持 OPENGLES1.1，可以提供**的 3D 图形处理性能，多种显示接口，
例如：LCD、HDMI、MIPI_DSI、LVDS，可以满足双屏显示和高清显示的需求。
目标应用有：
·车载信息娱乐系统
·数字标牌
·人机界面
·机上娱乐系统
·IP 电话
·IP 电视
·便携医疗设备
·平板电脑
2.接口资源
– LCD:RGB88824 位，最高分辨率：2048x1280
– LVDS:支持 JEIDA 和 VESA 输出模式，4 个数据通道，1 个时钟通道，最高分辨率：2048x1280
– HDMI:HDMI1.4，最高分辨率 1080x1920
– MIPI_DSI:MIPIDSISPECV1.01r11，最高 4 个数据通道，最高分辨率：1920x1200
– CAMERA DVP:8 位并行接口，**支持 5-Megapixel 2 个
– CAMERAMIPI_CSI:D-PHYspecV1.00，**支持 5-Megapixel
– SD/MMC/SDIO:CPU 最多支持 3 路，核心板引出 2 路 SD/MMC 接口，eMMC 占用
一路没有引出核心板 2 个
– USBHOST:USB2.0HOST（最高支持 480Mbps），带集成 HSUSBPhy
– USBOTG:USB2.0OTG（最高支持 480Mbps），带集成 HSUSBPhy
– UART:每个最高支持 5.0Mbps 6 个
– IIC:支持 100kbit/s 和 400kbit/s
– IIS:最多支持 3 路 IIS 接口
– SPI:最多支持 3 路 SPI 接口
– Ethernet:10/100/1000Mbps 自适应
– PWM:4 路 PWM 输出
– SPDIF:支持 SPDIF 接口
– ADC:12 位分辨率，**输入频率 100KHz，电源输入范围：0-1.8V 7 路
–外部总线：最高数据总线宽度：16 位，最高地址总线位数：14 位
– JTAG:标准 JTAG 调试接口
