1. 概述

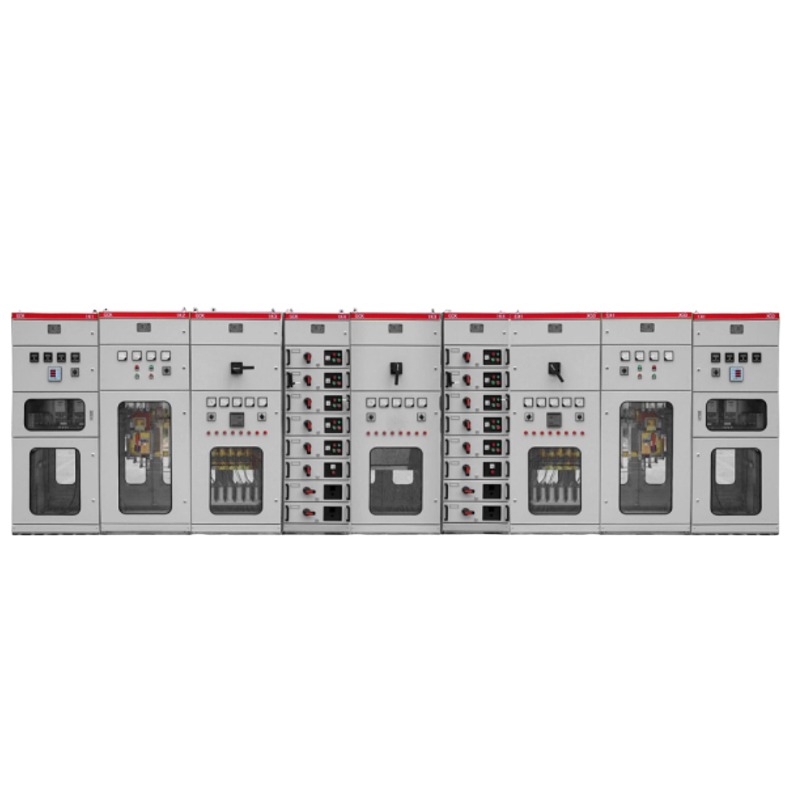

智星教仪AZ-754工程型工厂供配电实训系统为柜体的结构模式，由室外部分、高压室部分、变压器室部分、低压室等几个部分构成的整个实习操作系统。
– 此装置可以模拟变、配电所的一次线路和二次设备及相关监视仪表等真实设备进行供、配现场的真实操作；
– 可进行高压器件检修、电气倒闸操作；
– 适用于变配电操作人员的上岗培训及电工操作证的考核作业。
– 系统整体技术水平应贴近当前变电站综合自动化管理水平。供配电系统应配备微机综合保护仪等智能监控装置，并具备联网能力（现场总线或工业以太网）。
– 能够真实地再现实际操作过程与作业现场。要能够仿真和模拟真实的中、小型变配电站（所）的实际设备，使学生的操作十分贴近于实际情况，提高学生对真实设备、器材、元件的认知程度，能更好的为电工专业人员的上岗和在岗培训提供最真实的训练平台和考核平台。
可靠性与安全性
– 高压室部分为上隔离、下隔离，五防机械闭锁，与现代变电室现场完全一致；
– 高压母联柜及低压侧母联柜的隔离开关要装有刀闸机械闭锁装置，防止误操作；
– 模拟电力变压器要采用绝缘塑料外壳材质，高度仿真油浸式电力变压器外形，并且设有无载调压分接开关；要求有透明绝缘防护材料保护，不得有带电裸露部分；
– 装置采用 AC380V 供电，要设有断路器和电流型漏电保护装置，整个系统内不得有超过 AC380V 的配电部份，绝缘等级及接地要求符合国家有关规范要求；有效地保证学生和教师在实验的操作过程中的人身安全和设备安全；
– 该装置所选用的器件、器材、辅料等必须选购通过 ISO9000 认证的产品，必须符合国家电工委员会制定的安全标准和质量标准。
– 实验装置的各部分均应采用整体结构，搬运和安装方便，组件在选型的过程中要都留有安全余量，防止产生系统故障。
2. 技术性能
–输入电源：3/N/PE AC 380V±10% 50Hz；
–工作环境：温度–10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m；
–装置容量：＜50KVA；
–外形尺寸：高压开关柜 800×900×2200㎜；低压开关柜 600×800×2200mm；
–占地面积：<12×7㎡
–安全保护：具有漏电压、漏电流、过载保护装置，安全符合国家标准；
